TXFP內浮盤(鋁合金、不銹鋼)
所屬分類：
扇形式內浮盤與儲存介質為揮發性液態石油制品的儲罐配套使用，能夠降低介質自然揮發量，有利于節能、降耗、安全、環境保護，增加經濟效益。
關鍵詞：
咨詢熱線：
電話：0716-2088866
手機：13972122958
詳細介紹
圖文詳情
扇形式內浮盤與儲存介質為揮發性液態石油制品的儲罐配套使用，能夠降低介質自然揮發量，有利于節能、降耗、安全、環境保護，增加經濟效益。
執行標準：
■ 浮盤上所有開孔及附件位置根據用戶提供儲罐施工圖確定，浮盤的制作、安裝必須遵守《企業產品標準-儲罐內浮盤》及《浮盤安裝操作規程》。
■ 產品生產符合API650標準
■ SH3046-92《石油化工立式圓筒形鋼制儲罐設計規范》
■ SYJ1060《立式圓筒形鋼制油罐設計技術規定》
■ GB/T3194《鋁及鋁合金板材的尺寸及允許偏差》
■ 鋁合金材料符合GB／T6892及GB／T5237標準
■ 橡膠材料符合GB／T5547標準
產品特點

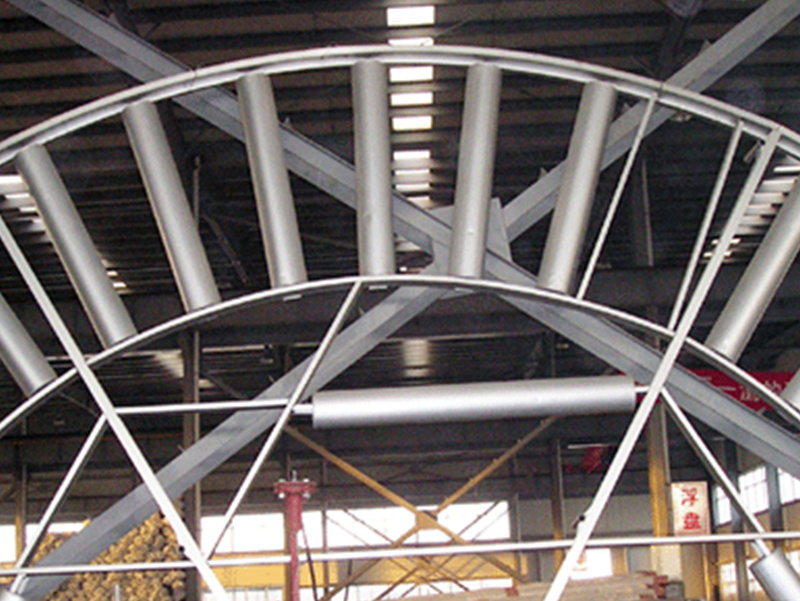

■ 特有的正三角形單元結構，骨架強度大
浮盤骨架由若干正三角形單元構成，結構梁延伸至骨架邊緣，骨架強度大、穩定性好；結構自身產生阻力作用，能迅速降低和吸收浮盤運行過程中儲存介質產生的沖擊。
■ 小尺寸浮筒均勻分布，增加運行可靠性
浮筒與骨架采用分體式，數量多，且分布均勻，避免因個別浮筒泄漏造成整個浮盤的傾斜、卡盤現象，增大浮盤運行的可靠性。
■ 外圍浮筒環狀分布，保證密封運行可靠、平穩
浮盤采用了獨特的浮筒布置形式，在外圍沿周邊密封帶附近均勻設置浮子，呈環狀分布使密封帶受力均勻，用于克服浮盤在運行過程中產生的密封帶與罐壁之間產生的摩擦力，保證浮盤安全運行，不卡盤。
■ 節能、降耗效果顯著，可達98%以上
浮盤設計確保油氣空間較小，有效減少了介質的蒸發量，降耗率達到98%以上。具體技術性能見《經濟效益分析》。
■ 儲罐利用率高
由于浮盤內部油氣空間一般低于120mm，整個結構只有320mm厚，因此相比較其它結構浮盤增加了儲油空間，提高儲罐的利用率。
■ 安裝簡單、迅速，維修方便
浮盤安裝采用螺栓連接，無需焊接，特別適用于改造罐；零部件均采用模具化制造，互換性和通用性好，每個零部件由儲罐人孔進入罐體，可單獨撤換，便于安裝、維修。
■ 耐腐蝕，使用壽命長

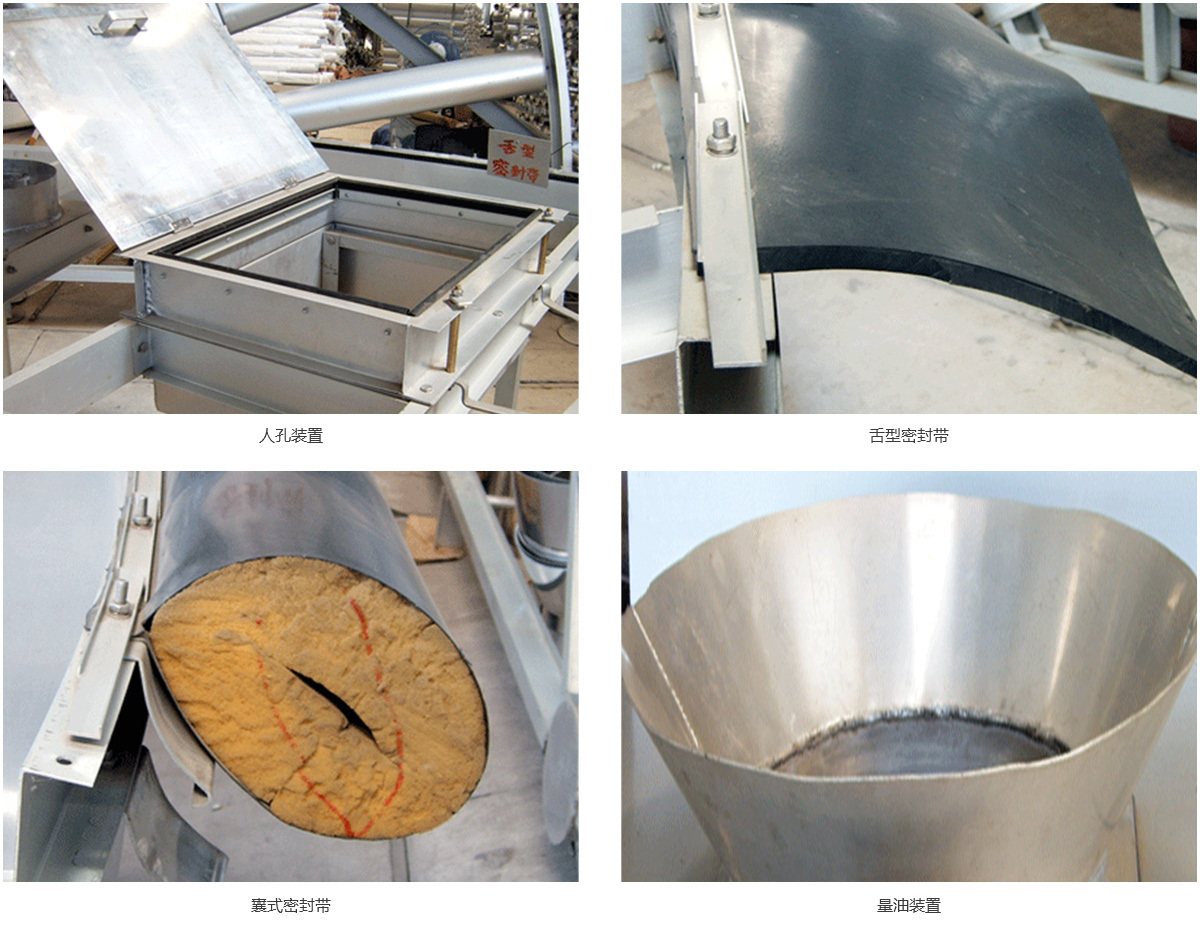

浮盤主體采用優質材料制作、防腐性能好、使用壽命長，可選鋁、碳鋼、不銹鋼等材質；密封材料根據儲存介質不同而異，具有導電耐磨、彈性好、不易龜裂等優良性能。
■ 安全性好
靜電導出完善規范，沒有潛在的靜電危險，且不需焊接安裝，確保浮盤使用安全。
扇形式鋁合金內浮盤經濟效益比較表
|
序號NO |
型號規格 |
每臺每年減少蒸發損耗 |
每臺節約投資(萬元) |
每臺節約金屬材料(噸) |
每臺每年增加儲量(噸) |
|
|
(噸) |
折合(萬元) |
|||||
|
1 |
SXL14.5/2000 |
117 |
11.3 |
0.1 |
7.4 |
1758 |
|
2 |
SXL19/3000 |
262 |
17.3 |
1.2 |
12.8 |
3019 |
|
3 |
SXL21/5000 |
427 |
28.1 |
2.6 |
15.6 |
3688 |
|
4 |
SXL30/1000 |
861 |
56.8 |
10.9 |
31.9 |
7528 |
|
5 |
SXL40/20000 |
1715 |
113.1 |
19.4 |
56.7 |
13383 |
*產品代號的意義：SX扇形式浮盤 L鋁質材料 Φ儲罐內徑 V儲罐容積(m³)
